Detalhes do produto:
|
| Método da transmissão: | Rádio | Distância: | 200meter |
|---|---|---|---|
| Destacar: | Laço para fora do prolongamento sem fio de Hdmi,200 medidores de prolongamento sem fio de Hdmi,Prolongamento de Hdmi Wifi da saída do laço |
||
O laço para fora do prolongamento sem fio de Hdmi estende a 656 pés 200 medidores
Prolongamento sem fio de Hdmi
O prolongamento sem fio de HDMI fornece uma forma facil estender sem fio sinais de HDMI a 656 pés (200 medidores).
Estende o índice de HDMI dos computadores, das caixas de set-top, dos jogadores de Bluray, e das outras fontes de HDMI às exposições HDMI-complacentes remotas.
Característica

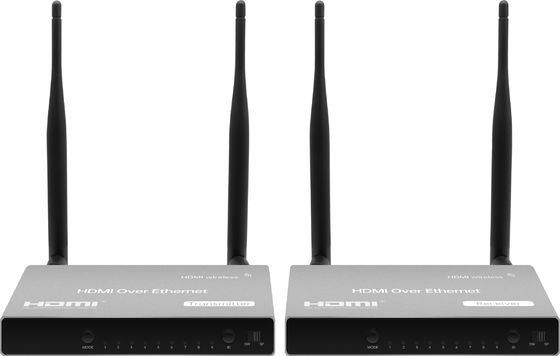

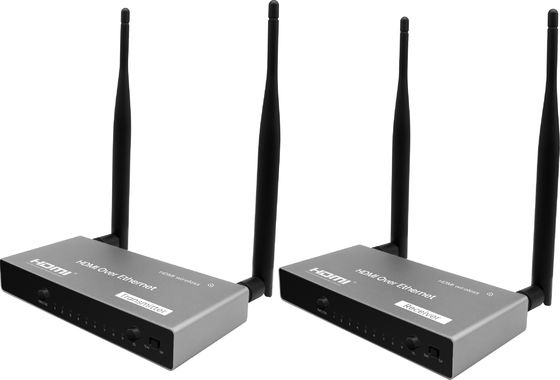

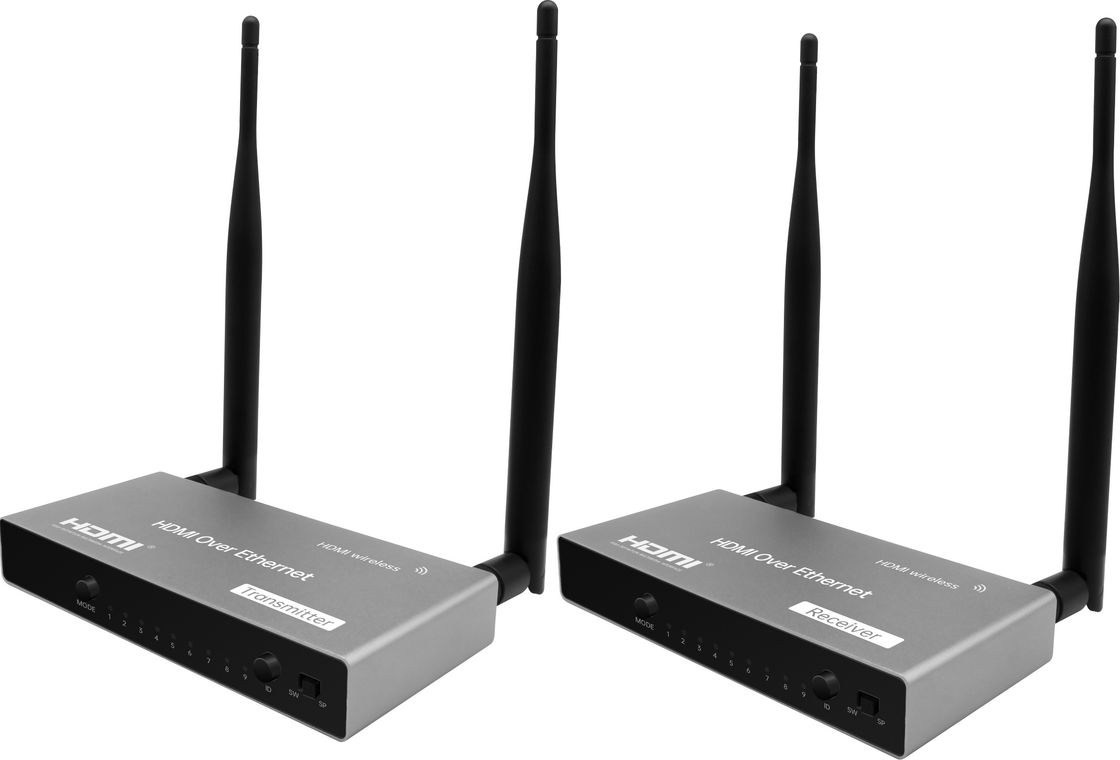

●Este prolongamento sem fio de HDMI é compreendido de uma unidade do transmissor e de uma unidade do receptor
●Laço-para fora do apoio na extremidade do transmissor para a monitoração fácil
●Apoie uma vasta gama de definições que incluem 480i/576i - 1080p@50/60Hz, SVGA-WUXGA.
●Apoios de antena externo uma longa distância de transmissão até 656 pés (200 medidores)
●Extensão do IR do apoio para o controle de dispositivo da fonte na extremidade da exposição
●Apoio OSD para monitorar o estado de dispositivo
●Plug and play, nenhuma necessidade para motoristas para a instalação do PC

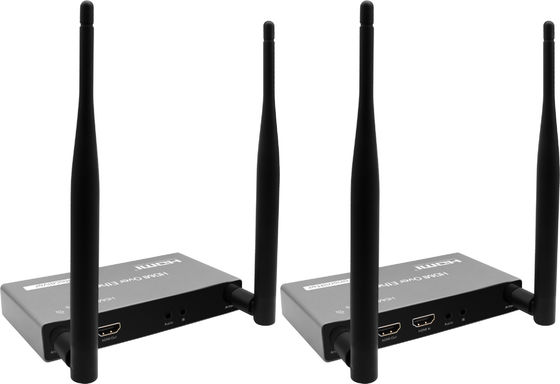

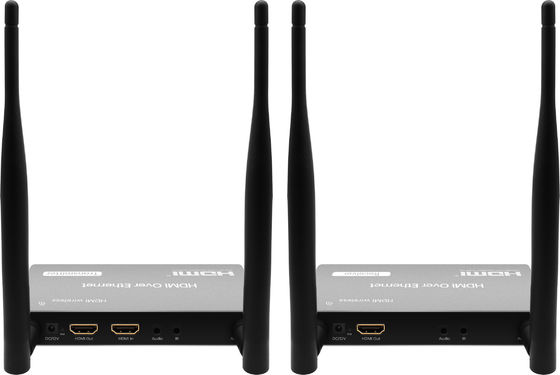

Disposição dos portos do receptor:
1. PORTA USB: Elevação do FW
2. Botão do MODO: Clique para comutar o modo de exposição (que se iluminam para o modo 1), e a imprensa longa para comutar o bocado do canal (iluminação para o modo 2).
3. Luz do PWR: Iluminação quando o poder for fornecido.
4. Luz da RELAÇÃO: Piscamento quando os dados estão transmitindo.
5. Luz de STA: Piscamento quando os dados estão transmitindo.
6. Modo 1 claro (modo de exposição): Iluminando-se fora para o modo gráfico com latência mais curto, e iluminando-se sobre para o modo video com menos taxa perdida do pacote.
7. Luz do modo 2 (bocado do canal): Iluminando-se sobre para ajustar o canal do alto-bocado, e iluminando-se fora para ajustar o canal do baixo-bocado.
8. Sinal do canal
9. Botão da identificação: Clique para comutar a identificação de canal.
10. Modo do interruptor: Indique a tela do transmissor com a mesma identificação de canal quando usá-lo como N a 1.
11. Modo do divisor: Conexão direta ao transmissor. Nenhuma identificação de canal deve ser ajustada.
12. Antena
13. C.C. no porto: Exige a fonte de alimentação 12V/1A.
14. Furo da restauração: Quando tomada no poder, imprensa o botão restaurado por mais de 9 segundos restaurar por muito tempo aos ajustes de defeito da fábrica.
15. Porto da SAÍDA de HDMI: Conecta para monitorar com porto de HDMI para a exposição.
16. Para fora portuário audio: Saídas de áudio a outros oradores. Note que o porto de saída de HDMI envia audio simultaneamente.
17. IR no porto: Apoia a entrada do IR para o controlo a distância.
18. Antena
Disposição do porto de Tx:
1. PORTA USB: Elevação do FW
2. Botão do MODO: Clique para comutar o modo de exposição (que se iluminam para o modo 1), e a imprensa longa para comutar o bocado do canal (iluminação para o modo 2).
3. Luz do PWR: Iluminação quando o poder for fornecido.
4. Luz da RELAÇÃO: Piscamento quando os dados estão transmitindo.
5. Luz de STA: Piscamento quando os dados estão transmitindo.
6. Modo 1 claro (modo de exposição): Iluminando-se fora para o modo gráfico com latência mais curto, e iluminando-se sobre para o modo video com menos taxa perdida do pacote.
7. Luz do modo 2 (bocado do canal): Iluminando-se sobre para ajustar o canal do alto-bocado, e iluminando-se fora para ajustar o canal do baixo-bocado.
8. Sinal do canal
9. Botão da identificação: Clique para comutar a identificação de canal.
10. Modo do interruptor: Indique a tela do transmissor com a mesma identificação de canal quando usá-lo como N a 1.
11. Modo do divisor: Conexão direta ao transmissor. Nenhuma identificação de canal deve ser ajustada.
12. Antena
13. C.C. no porto: Exige a fonte de alimentação 12V/1A.
14. Furo da restauração: Quando tomada no poder, imprensa o botão restaurado por mais de 9 segundos restaurar por muito tempo aos ajustes de defeito da fábrica.
15. Porto da SAÍDA de HDMI: Conecta para monitorar com porto de HDMI para a exposição.
16. Entrada de HDMI: Conecta a seu dispositivo (caixa do portátil ou do computador).
17. IR no porto: Apoia a entrada do IR para o controlo a distância.
18. Antena
A instalação:
Exposição do modo do divisor (1 1):
1. Posicione o interruptor de alavanca ao modo do divisor sobre o receptor e o transmissor.
2. Conecte o poder a 12V/1A e a um monitor indicar a saída no receptor.
3. Conecte o receptor e o transmissor com o mesmo um cabo de HDMI para emparelhar-se. O canal sinaliza instantâneo ao emparelhar-se e ao parada na identificação de canal após o emparelhamento completo.
4. Após o emparelhamento, conecte a fonte de alimentação da C.C. 12V a ambas as unidades, para conectar um monitor ao receptor e um dispositivo video da fonte de HDMI à entrada do transmissor.
* guia de pesquisa de defeitos:
Se não há nenhum sinal no monitor conectado ao receptor, certifique-se por favor que o receptor e o transmissor (1) são comutaram l ao modo do divisor e (2) foram a exposição junto emparelhada do modo do interruptor (1 a N, a N a 1): 1. a posição o interruptor de alavanca ao modo do divisor sobre o receptor e o transmissor 2. conecta o poder a 12V/1A e a um monitor indicar a saída no receptor. 3. Após o emparelhamento, conecte o poder a 12V/1A, um monitor para o laço de retorno, e um dispositivo entrar no transmissor. 4. receptor e transmissor ajustados à mesma nota do canal ID.*: Cada transmissor sob a mesma rede deve ser ajustado a uma identificação de canal diferente
