Unidade de HPS SMPTE304M Hybrid Power Supply para o sistema da fibra da câmera

Unidade de HPS SMPTE304M Hybrid Power Supply para o sistema da fibra da câmera

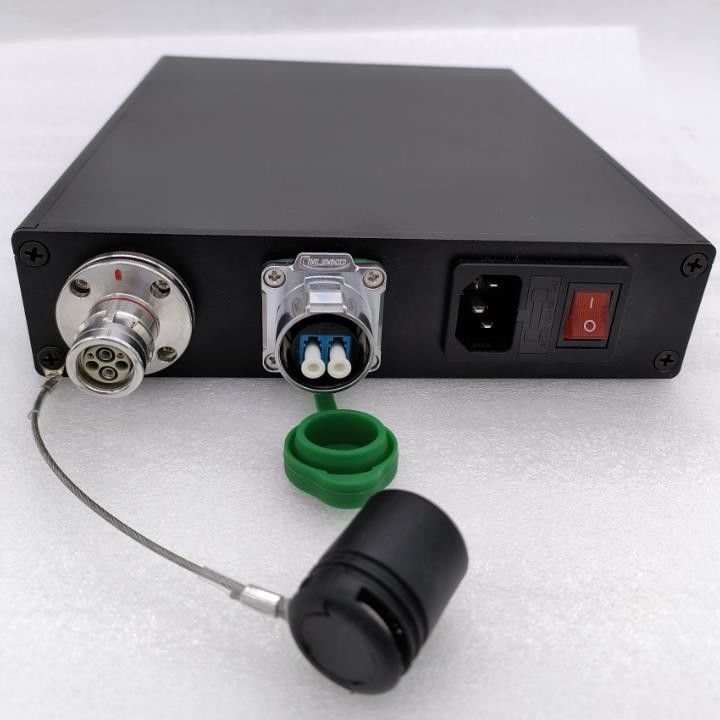

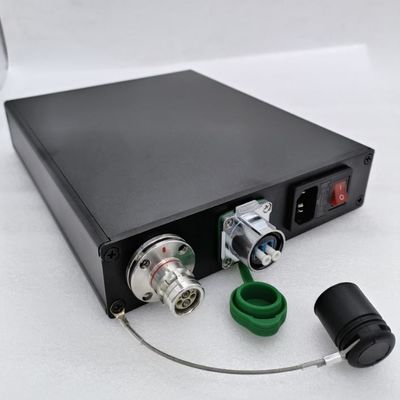

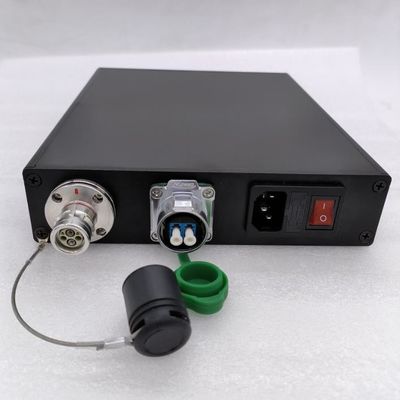

OP-HPS é projetado para sistemas de fibra ótica interurbanos com a fonte de alimentação ao adaptador da câmera de Beyondopto e à câmera traseiros. O motopropulsor de OP-HPS fornece um conector de cabo híbrido (DUO de Neutrik OpticalCON ou conector SMPET304 híbrido), e uma C.A. 90~240V dentro como uma fonte de alimentação para o motopropulsor. O funcionamento do motopropulsor com o adaptador traseiro da câmera da ótica eletrónica fornecerá a alimentação de DC 76V ao adaptador da câmera e o adaptador transferirá DC76V a C.C. 15V para a fonte de alimentação da câmera através de uma placa de uma quantidade ou da V-montagem. O conector híbrido igualmente transmitem sinais do SDI e o remoto/intercomunicador e outros sinais mais de duas fibras do único-modo. O motopropulsor igualmente fornece dois conectores óticos comuns (conector do ST, do SC ou do LC ou ODC, ou outros tipos de conector). Estes dois conectores óticos conectam à unidade baixa do sistema da fibra da câmera da ótica eletrónica que pode transmitir o sinal do SDI e o intercomunicador/registro e os sinais remotos até 10KM.

Característica do produto:

• Permite o uso do cabo convencional da fibra do único-modo
• Forneça a fonte de alimentação para a câmera um cabo ótico híbrido
• Use o ST, o SC, o LC, ou conectores comuns de OpticalCON para a relação da fibra
• Use o conector híbrido do DUO ou do SMPTE de OpticalCON para (fonte e fibra de alimentação) a relação híbrida
• Escala de transmissão ótica interurbana
• Tamanho pequeno - de pouco peso e fácil distribuir

Eletro e parâmetro ótico:

Tipo da fibra: Único modo

Adaptador traseiro da câmera compatível: Projeto de Beyondopto.

Fonte de alimentação para o cabo híbrido: C.C. 76V

Consumo de potência máximo: 180W

/Environmental mecânico:

Tamanho: 188mmX45mmX245.1mm

Peso: 2.1KG

Variação da temperatura: -25° a 55°C

Escala de umidade: RH de 0 a de 95%

Conecte o diagrama:
