Detalhes do produto:
|
| TX: | Apoio 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T na linha porto | RX: | Apoio 10Gbase-R no porto do anfitrião |
|---|---|---|---|
| Pegada: | pegada Quente-pluggable de SFP | Relação: | RJ45 |
| Fonte de alimentação: | C.C. de +3.3V | Cabo: | 10 Gigabit Ethernet sobre o cabo do gato 6a |
Características
Apoio 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T do ¨ na linha porto
Apoio 10Gbase-R do ¨ no porto do anfitrião
pegada Quente-pluggable de SFP do ¨
O ¨ comprime o conjunto do conector RJ-45
¨ RoHS-complacente e sem chumbo
Fonte de alimentação do ¨ única +3.3V
¨ 10 Gigabit Ethernet sobre o cabo do gato 6a
Temperatura de funcionamento ambiental do ¨: 0°C a +70°C ou a -40°C a +85°C

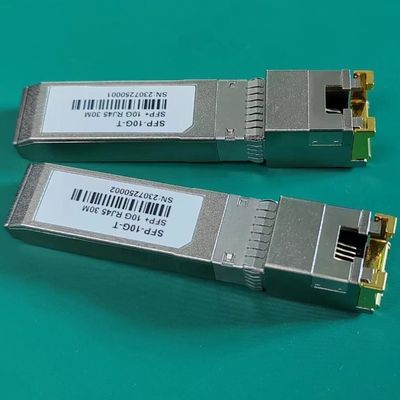

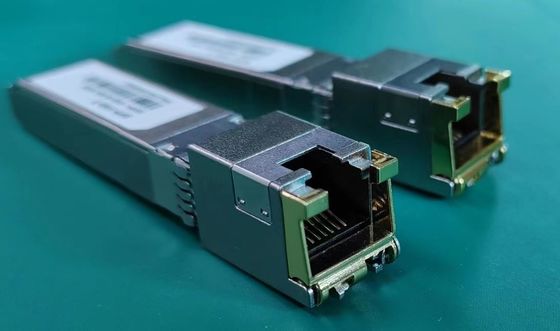

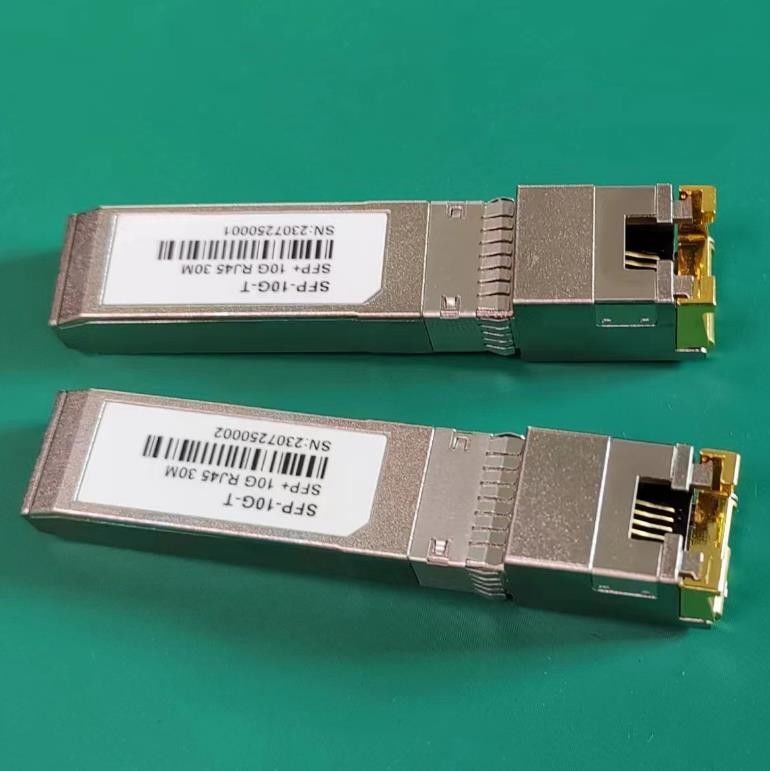

Os transceptores Pluggable de OP-SFP-10 G-T Copper Small Form (SFP) são baseados acordo da fonte de SFP no multi (MSA). São compatíveis com os padrões 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T como especificado em IEEE STD 802,3. FR-SFP-10G-T usa o pino do RX_LOS de SFP (deve ser levantado no anfitrião) para a indicação da relação. Se levantar ou abrir o pino do TX_DISABLE de SFP, PHY IC forem restauradas.
Comprimento do cabo
| Linha porto | Cabo | Alcance | Porto do anfitrião |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000base-T | CAT5E | 100m | 10GBase-R |
Pin Descriptions
| Pin | Símbolo | Nome/descrição | Referência. |
| 1 | VEET | Transmissor moído (terra comum com terra do receptor) | 1 |
| 2 | TFAULT | Falha do transmissor. Não apoiado. | |
| 3 | TDIS | Inutilização do transmissor. Saída do laser deficiente em alto ou em aberto. | 2 |
| 4 | MOD_DEF (2) | Linha de dados da definição 2. do módulo para a identificação de série. | 3 |
| 5 | MOD_DEF (1) | Linha do pulso de disparo da definição 1. do módulo para a identificação de série. | 3 |
| 6 | MOD_DEF (0) | Definição 0 do módulo. Aterrado dentro do módulo. | 3 |
| 7 | Rate Select | Nenhuma conexão exigiu | |
| 8 | LOS | A elevação indica não ligado. o ponto baixo indica ligado. | |
| 9 | VIRE | Receptor moído (terra comum com terra do transmissor) | 1 |
| 10 | VIRE | Receptor moído (terra comum com terra do transmissor) | 1 |
| 11 | VIRE | Receptor moído (terra comum com terra do transmissor) | 1 |
| 12 | RD | O receptor inverteu DADOS para fora. A C.A. acoplou-se | |
| 13 | RD+ | O receptor Não-inverteu DADOS para fora. A C.A. acoplou-se | |
| 14 | VIRE | Receptor moído (terra comum com terra do transmissor) | 1 |
| 15 | VCCR | Fonte de alimentação do receptor | |
| 16 | VCCT | Fonte de alimentação do transmissor | |
| 17 | VEET | Transmissor moído (terra comum com terra do receptor) | 1 |
| 18 | TD+ | O transmissor Não-inverteu DADOS dentro. A C.A. acoplou-se. | |
| 19 | TD | O transmissor inverteu DADOS dentro. A C.A. acoplou-se. | |
| 20 | VEET | Transmissor moído (terra comum com terra do receptor) | 1 |
Notas:
1. A terra do circuito é conectada à terra do chassi
2. PHY desabilitou em TDIS > 2.0V ou aberto, permitido em TDIS < 0="">
3. Deve ser levantado com 4.7k - os ohms 10k no anfitrião placa a uma tensão entre 2,0 V e 3,6 que o V. MOD_DEF (0) puxa a linha ponto baixo para indicar o módulo são obstruídos dentro.
