Detalhes do produto:
|
| Porto dos dados: | RJ-45 | Pacote: | Fatora de formulários pequeno de SFP |
|---|---|---|---|
| Fonte de energia: | 3.3V | Distância: | 30meter para 10G (cabo de CAT6A) |
| Temperatura de caso: | 0°C a +70°C ou a -40°C a +85°C | Taxa de dados: | • Apoio 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T na linha porto |
Características
Apoio 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T do ¨ na linha porto
Apoio 10Gbase-R do ¨ no porto do anfitrião
pegada Quente-pluggable de SFP do ¨
O ¨ comprime o conjunto do conector RJ-45
¨ RoHS-complacente e sem chumbo
Fonte de alimentação do ¨ única +3.3V
¨ 10 Gigabit Ethernet sobre o cabo do gato 6a
Temperatura de funcionamento ambiental do ¨: 0°C a +70°C ou a -40°C a +85°C
Descrição

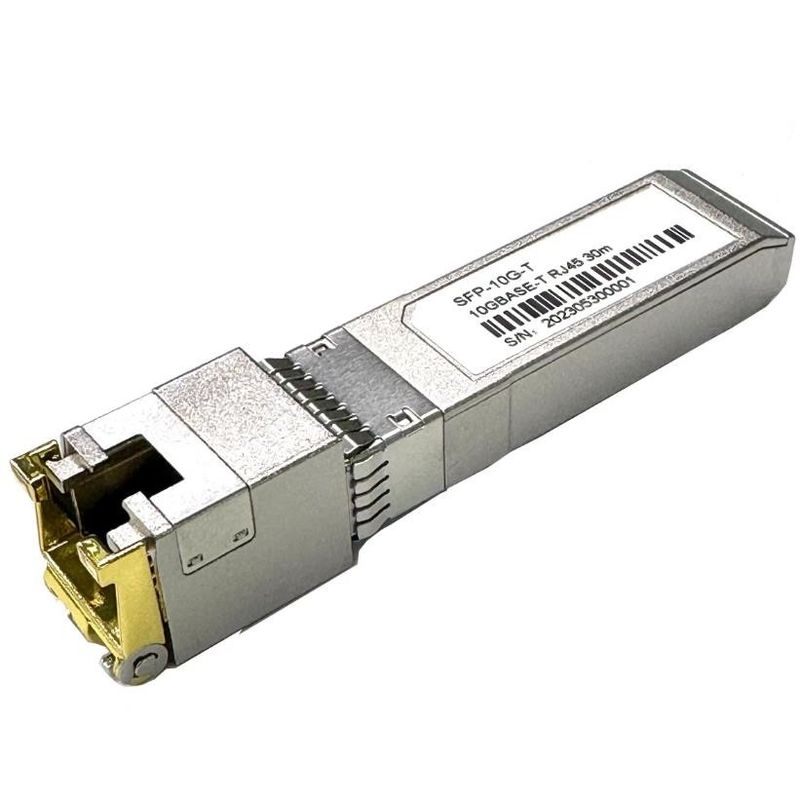

Os transceptores Pluggable de SFP-10 G-T Copper Small Form (SFP) são baseados acordo da fonte de SFP no multi (MSA). São compatíveis com os padrões 10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T como especificado em IEEE STD 802,3. SFP-10G-T usa o pino do RX_LOS de SFP (deve ser levantado no anfitrião) para a indicação da relação. Se levantar ou abrir o pino do TX_DISABLE de SFP, PHY IC forem restauradas.
Comprimento do cabo
| Linha porto | Cabo | Alcance | Porto do anfitrião |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000base-T | CAT5E | 100m | 10GBase-R |
Pin Descriptions
| Pin | Símbolo | Nome/descrição | Referência. |
| 1 | VEET | Transmissor moído (terra comum com terra do receptor) | 1 |
| 2 | TFAULT | Falha do transmissor. Não apoiado. | |
| 3 | TDIS | Inutilização do transmissor. Saída do laser deficiente em alto ou em aberto. | 2 |
| 4 | MOD_DEF (2) | Linha de dados da definição 2. do módulo para a identificação de série. | 3 |
| 5 | MOD_DEF (1) | Linha do pulso de disparo da definição 1. do módulo para a identificação de série. | 3 |
| 6 | MOD_DEF (0) | Definição 0 do módulo. Aterrado dentro do módulo. | 3 |
| 7 | Rate Select | Nenhuma conexão exigiu | |
| 8 | LOS | A elevação indica não ligado. o ponto baixo indica ligado. | |
| 9 | VIRE | Receptor moído (terra comum com terra do transmissor) | 1 |
| 10 | VIRE | Receptor moído (terra comum com terra do transmissor) | 1 |
| 11 | VIRE | Receptor moído (terra comum com terra do transmissor) | 1 |
| 12 | RD | O receptor inverteu DADOS para fora. A C.A. acoplou-se | |
| 13 | RD+ | O receptor Não-inverteu DADOS para fora. A C.A. acoplou-se | |
| 14 | VIRE | Receptor moído (terra comum com terra do transmissor) | 1 |
| 15 | VCCR | Fonte de alimentação do receptor | |
| 16 | VCCT | Fonte de alimentação do transmissor | |
| 17 | VEET | Transmissor moído (terra comum com terra do receptor) | 1 |
| 18 | TD+ | O transmissor Não-inverteu DADOS dentro. A C.A. acoplou-se. | |
| 19 | TD | O transmissor inverteu DADOS dentro. A C.A. acoplou-se. | |
| 20 | VEET | Transmissor moído (terra comum com terra do receptor) | 1 |
Notas:
1. A terra do circuito é conectada à terra do chassi
2. PHY desabilitou em TDIS > 2.0V ou aberto, permitido em TDIS < 0="">
3. Deve ser levantado com 4.7k - os ohms 10k no anfitrião placa a uma tensão entre 2,0 V e 3,6 que o V. MOD_DEF (0) puxa a linha ponto baixo para indicar o módulo são obstruídos dentro.
relação da corrente elétrica do volt de +3.3V
O SFP-10G-T tem uma escala de tensão de entrada de 3,3 V +/- 5%. A tensão 4V máxima não é permitida a operação contínua.
| Relação de uma corrente elétrica de +3,3 volts | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | unidade | Notas/circunstâncias |
| Fonte atual | É | 900 | 1200 | miliampère |
poder 4W máximo sobre série completa da tensão e temperatura. Veja a nota do cuidado abaixo |
|
| Tensão entrada | Vcc | 3,13 | 3,3 | 3,47 | V | Provido à terra |
| Tensão máxima | Vmax | 4 | V | |||
| Corrente de impulso | Isurge | TBD | miliampère |
Tomada quente acima de estado estacionário atual. Veja a nota do cuidado abaixo |
||
Cuidado: O consumo de potência e a corrente de impulso são mais altos do que os valores especificados em SFP MSA
Sinais de baixa velocidade
MOD_DEF (1) (LCC) e MOD_DEF (2) (SDA), são o dreno aberto CMOS sinalizam (veja a seção VII, “protocolo de comunicação de série”). MOD_DEF (1) e MOD_DEF (2) devem ser levantados ao host_Vcc.
| Sinais de baixa velocidade, características eletrônicas | |||||
| Parâmetro | Símbolo | Minuto | Máximo | unidade | Notas/circunstâncias |
| PONTO BAIXO da saída de SFP | VOL | 0 | 0,5 |
V
|
4.7k a 10k levantam ao host_Vcc, medido no lado do anfitrião do conector |
| ELEVAÇÃO da saída de SFP | VOH | host_Vcc -0,5 | host_Vcc + 0,3 |
V
|
4.7k a 10k levantam ao host_Vcc, medido no lado do anfitrião do conector |
| SFP entrou BAIXO | VIL | 0 | 0,8 | V |
4.7k a 10k levantam a Vcc, medido no lado de SFP do conector
|
| ELEVAÇÃO da entrada de SFP | VIH | 2 | Vcc + 0,3 | V |
4.7k a 10k levantam a Vcc, medido no lado de SFP do conector |
Relação elétrica de alta velocidade
Todos os sinais de alta velocidade C.A.-são acoplados internamente.
| Relação elétrica de alta velocidade, transmissão Linha-SFP | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | unidade | Notas/circunstâncias |
| Linha frequência | fL | 125 | Megahertz |
codificação 5-level, por IEEE 802,3 |
||
| Impedância da saída de Tx | Zout, TX | 100 | Ohm |
Diferencial, para tudo frequências no meio 1MHz e 125MHz |
||
| Impedância da entrada de Rx | Zin, RX | 100 | Ohm |
Diferencial, para tudo frequências no meio 1MHz e 125MHz |
||
| Relação elétrica de alta velocidade, Anfitrião-SFP | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | unidade | Notas/circunstâncias |
|
Única entrada de dados terminada balanço |
Vinsing | 250 | 1200 |
milivolt
|
Único terminado | |
|
Única saída de dados terminada balanço |
Voutsing | 350 | 800 | milivolt | Único terminado | |
| Tempo da elevação/queda | Tr, Tf | 175 | picosegundo | 20%-80% | ||
| Impedância da entrada de Tx | Zin | 50 | Ohm | Único terminado | ||
| Impedância da saída de Rx | Zout | 50 | Ohm | Único terminado | ||
Especificações gerais
| General | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | unidade | Notas/circunstâncias |
| Taxa de dados | BR | 1 | 10,3125 | Gb/sec |
IEEE 802,3 compatível. Veja nota 1,2 abaixo |
|
Notas:
1. A tolerância do pulso de disparo é +/- 50 ppm
Especificações ambientais
A detecção automática do cruzamento é permitida. O cabo externo do cruzamento não é exigido
| Especificações ambientais | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | unidade | Notas/circunstâncias |
| Temperatura de caso de funcionamento | Anúncio publicitário | Tc | 0 | +70 | °C | |
| Indústria | -40 | +85 | °C | |||
| Temperatura de armazenamento | -40 | +85 | °C | |||
Informação pedindo
| Número da peça | Modo da velocidade | Temp |
| SFP-10G-TA1-C | 10G/5G/2.5G/1.25G | 0~70℃ |
| SFP-10G-TA1-I | 10G/5G/2.5G/1.25G | -40~85℃ |
