Transceptor de SFP do cobre 1000BASE-X e 10/100/1000BASE-T e 100Base-FX

Características

Até as ligações de dados 1.25Gb/s bidirecionais

pegada Quente-pluggable de SFP

RX Los/sem função do Los

Cerco inteiramente metálico para o baixo IEM

Dissipação de baixa potência (0,5 W típicos)

Conjunto compacto do conector RJ-45

 Acesso à camada física IC através do ônibus de série de 2 fios

Operação 1000BASE-X em sistemas de anfitrião com a relação de SERDES

10/100/1000Mbps complacente em sistemas de anfitrião com relação de SGMII

operação 100Base-FX em sistemas de anfitrião com a relação de SERDES

       Variação da temperatura de funcionamento do caso de 0°C a +70°C ou a -40°C a +85°C

Aplicações

       Gigabit Ethernet 1,25 sobre o cabo do gato 5

Descrição

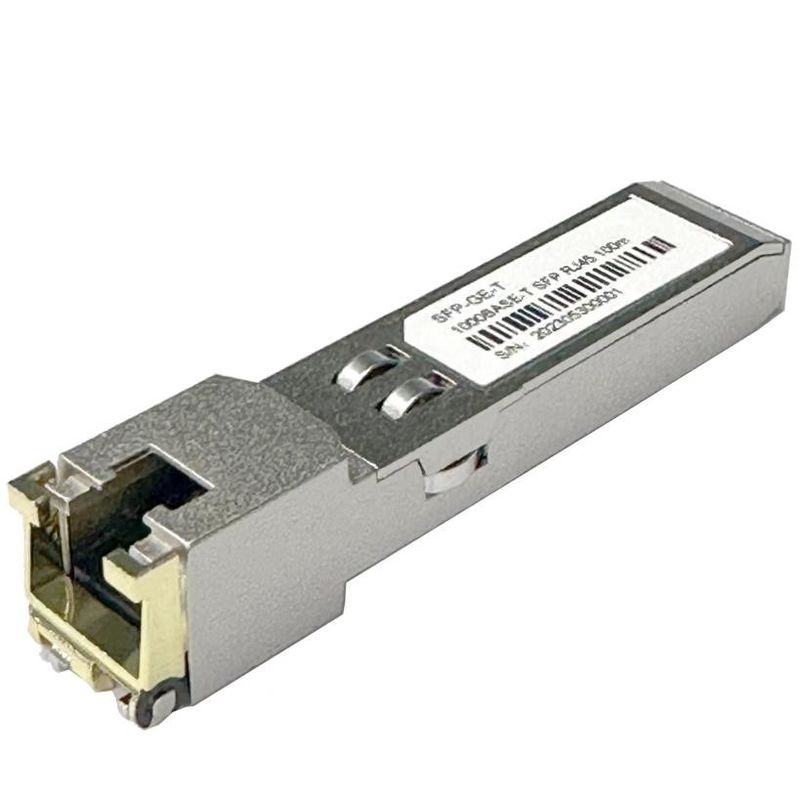

    Os transceptores Pluggable do formulário pequeno do cobre de SFP-GE-T (SFP) são um módulo de capacidade elevada, eficaz na redução de custos complacente com Gigabit Ethernet e os padrões 1000BASE-T como especificado em IEEE 802. 3-2002 e em IEEE 802.3ab, que apoia a taxa de dados 1000Mbps até 100 medidores alcançam sobre o cabo da categoria 5 do twisted pair unshielded. O módulo apoia Mbps 1000 completo - ligações de dados frente e verso com 5 sinais nivelados da modulação de amplitude do pulso (PAM). Todos os quatro pares no cabo são usados com uma taxa do símbolo de 250Mbps em cada par. O módulo fornece a informação de série padrão da identificação complacente SFP MSA, que pode ser alcançado com um endereço de A0h através do protocolo de série de 2wire CMOS EEPROM.

Pin Descriptions

Notas:

Obstrua segs.: Sequência do acoplamento do Pin durante a obstrução quente.

1) A falha de TX não é apoiada e é conectada sempre para moer.

2) A inutilização de TX, uma entrada usada para restaurar o módulo do transceptor, este pino é levantada dentro do módulo com um resistor de 4,7 KΩ.

V) do ponto baixo (0 – 0,8: Transceptor sobre

Entre (0,8 V e 2,0 V): Indeterminado

Elevação (2,0 – 3,465 V): Transceptor no estado restaurado

Abra: Transceptor no estado restaurado

3) Modificação-Def 0,1,2. Estes são os pinos da definição do módulo. Devem ser levantados com um resistor 4.7K~10K na placa do anfitrião. Levante a tensão será VccT ou VccR

A modificação-Def 0 é aterrada pelo módulo para indicar que o módulo esta presente

A modificação-Def 1 é a linha do pulso de disparo de relação de série de dois fios para a identificação de série

A modificação-Def 2 é a linha de dados de relação de série de dois fios para a identificação de série

4) RX_LOS (perda de sinal): LVTTL compatível com uma tensão máxima de Host_Vcc. RX_LOS pode permitido ou deficiente (refira a informação pedindo), RX_LOS não é usado e é amarrado sempre para moer através do resistor de 100 ohms.

5) RD-/+: Estas são as saídas diferenciais do receptor. São C.A. acoplada 100 linhas diferenciais que devem ser terminadas com 100 (diferencial) no usuário SERDES.

6) TD-/+: Estas são as entradas diferenciais do transmissor. C. a.-são acoplados, linhas diferenciais com terminação 100 diferencial dentro do módulo.
