Detalhes do produto:
|
| Tipo da fibra: | Único modo | Nome do produto: | Circulador ótico |
|---|---|---|---|
| Wavelenght: | 1550nm | Typr do conector: | FC/PC FC/APC, LC/PC, LC/APC |
| Destacar: | Circulador de fibra ótica do único modo,circulador 1550nm ótico,Circulador da fibra do único modo |
||

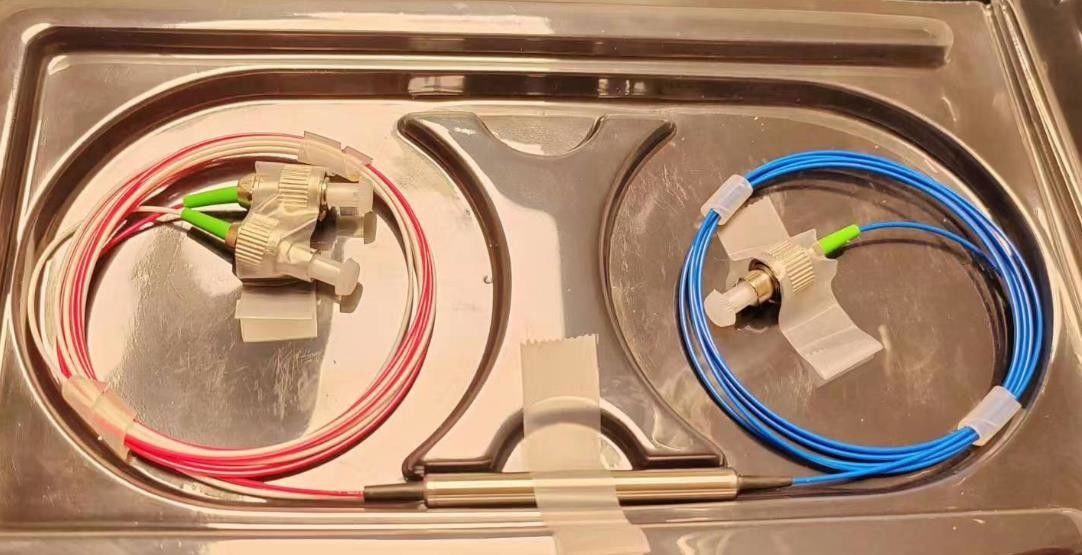

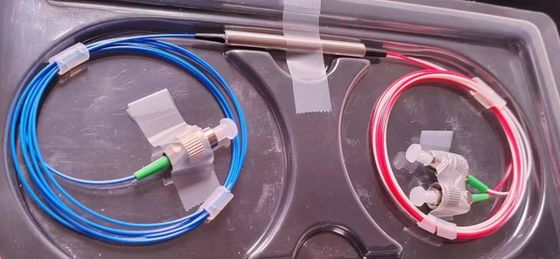

Três único modo portuário Wavelenght circulatório de fibra ótica 1550nm
Único modo 1550nm circulatório ótico
Um circulador ótico é um dispositivo que distribua a luz em um sentido específico em uma fibra ótica. É um dispositivo do três-porto que opere sobre o princípio de nonreciprocity, significando que cursos claros em um sentido particular e não retorna a sua fonte.

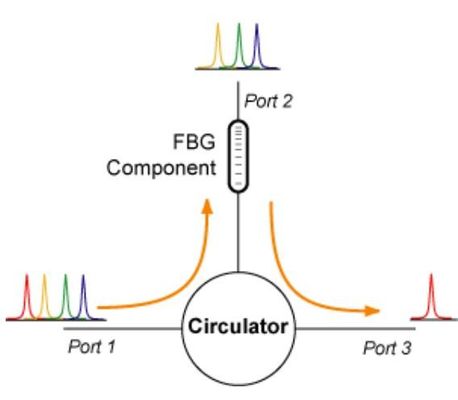

O exemplo abaixo descreve o uso de um circulador deixar cair um canal ótico de um sistema de DWDM usando uma raspagem de Bragg da fibra (FBG). Os canais da entrada DWDM são acoplados no porto 1 do dispositivo com um dispositivo de FBG conectado para mover 2. O único comprimento de onda refletiu do FBG reenters o circulador no porto 2 e é distribuído para mover 3. Os sinais restantes passam através do FBG e da saída na fibra superior.

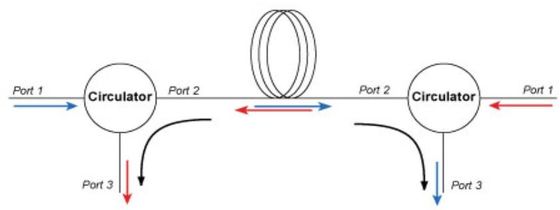

Os circuladores podem igualmente ser usados para enviar um sinal ótico em dois sentidos abaixo de uma única fibra. Um circulador é ficado situado em ambas as extremidades da fibra. Cada circulador funciona para adicionar um sinal em um sentido ao remover o sinal no outro. Veja o exemplo abaixo.
Especificações
| Comprimento de onda de funcionamento (nanômetro) | 1550+/-30 |
| Perda de inserção (Port1 a Port2) (DB) | <0> |
| Perda de inserção (Port2 a Port3) (DB) | <0> |
| Isolamento (2 portuários para mover 1) (DB) | >40 |
| Isolamento (3 portuários para mover 2) (DB) | >40 |
| Perda dependente da polarização | <0> |
| Perda de retorno | >55 |
