Detalhes do produto:
|
| Destacar: | Manutenção programada OM3 DVI sobre o prolongamento da fibra,EDID que programa o prolongamento ótico de DVI,EDID que programa DVI sobre o prolongamento da fibra |
||
|---|---|---|---|
Manutenção programada OM3 DVI sobre a programação ótica do sistema de transporte EDID do prolongamento da fibra
DVI sobre o prolongamento da fibra

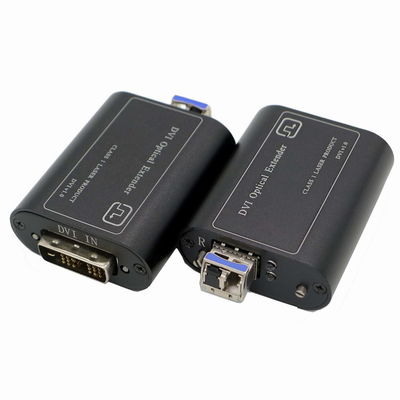

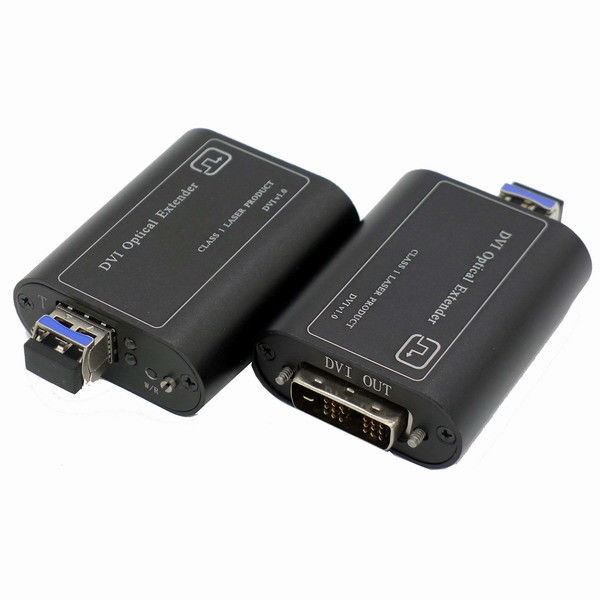

O prolongamento ótico de DVI é um sistema de transporte da fibra ótica capaz de distribuir sinais de alta resolução de DVI sobre uma única fibra ótica com comprimentos do cabo até 300 medidores (fibra de OM3 milímetro) ou 10km (fibra) da manutenção programada, a definição até 4096× 2160@30HZ. Conecte o transmissor antes de usar nos monitores será usado, clicam na chave do transmissor, para ler e para escrever EDID será lido e armazenado na exposição dentro do transmissor, o EDID que programa-se de modo que possa se adaptar às características da definição diferente do sistema de exposição, para fazer seu uso mais conciso, conveniente e seguro.
O DVI sobre transmissão alta da relação da definição da definição do apoio do conversor da fibra a vária, o mais alto pode ser o alcance UXGA 1600*1200 ou WUXGA 1920* 1200@60Hz ou HDTV 1080P 1920* 1080@60Hz, 2048x1080, 2K/4K, definição máxima 4096× 2160@30HZ. Largura de banda máxima 11Gbps.
ESPECIFICAÇÃO
Opitcal:
| Comprimento de onda | 850nm &1310nm |
| Potência de saída | -6~-1dBm |
| Fibra ótica | OM3 multimodo, único modo 9/125u |
| Sensibilidade de Rx | -16dBm |
| Conector ótico | 1 x LC |
| Distância | 0~300M () de OM3 MILÍMETRO/0~10KM (MANUTENÇÃO PROGRAMADA) |
Vídeo:
| Entrada/saída de DVI | ||
| Vídeo da saída | DVI 1,0 | |
| Sinal de vídeo entrado | 0.5~1.0V P-P | |
| Sinal entrado DDC | 5V P-P (TTL) | |
| Conector | Homem de 18+1 DVI | |
| General: | ||
| Poder entrado | C.C. DE 5 V | |
| Consumo de potência (máximo) | 2.4W (máximo) | |
| Temperatura de funcionamento | -20°C a 55°C | |
| Temperatura de armazenamento | -40°C a 85°C | |
| Umidade de funcionamento | 0 ~ 95% (não-condensação) | |
| Peso líquido | 190g por pares | |
| Material do caso | Alumínio | |
| Tamanho do produto | 64mm×52mm×22.5mm (L/W/H) | |
A instalação e operação de equipamento
Etapa 1: Gire sobre o PC e o poder do monitor.
Etapa 2: leia o monitor de EDID, leia métodos seguem por favor as etapas abaixo:
(1) primeiramente para conectar o adaptador do poder de 5 v ao transmissor, asseguram as luzes vermelhas claras do diodo emissor de luz do poder acima. (2) aberto a fonte de alimentação do monitor, a seguir conectam o lançamento da relação do transmissor DVI ao dispositivo de exposição da relação de DVI.
a imprensa (de 3) o botão de leitura/gravação do transmissor EDID, a luz de EDID R/W ilumina-se acima, diz que é ler o dispositivo de exposição da informação de EDID. A luz indicadora verde sai depois que 10 segundos disseram leem a informação de EDID são terminados, interruptor fora do poder do transmissor.
Poder e estado da lâmpada de EDID W/R: luz vermelha de fonte de alimentação, para ler e escrever a EDID a luz verde.
Nota: se uma mudança em um outro dispositivo de exposição, executa por favor a segunda etapa outra vez.
Etapa 3: conecte primeiramente o adaptador do poder de 5 v ao transmissor, asseguram as luzes vermelhas claras do diodo emissor de luz do poder acima, conectam a relação do transmissor DVI ao PC da relação de DVI.
Etapa 4: conecte o adaptador do poder de 5 v ao receptor, para assegurar-se de que o diodo emissor de luz vermelho claro do poder se ilumine acima. Conecte o porto de DVI do receptor e da exposição.
Etapa 5: de acordo com a carta seja conexões da fibra ótica do LC.
Poder do receptor e estado da lâmpada da fibra: luz vermelha de fonte de alimentação, sinal de fibra ótica que conecta a luz verde.
