Detalhes do produto:
|
Sistema simples da fibra da câmera do EFP

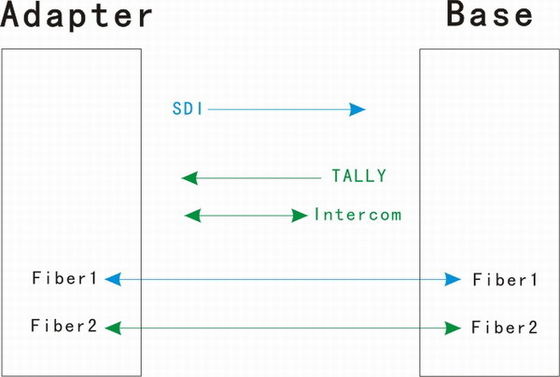

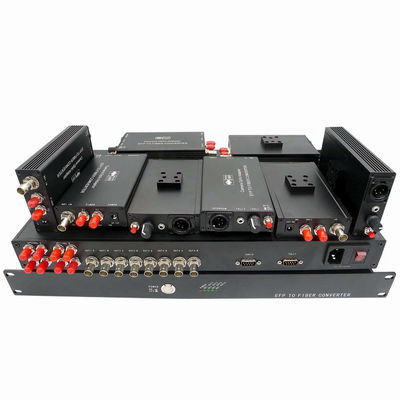

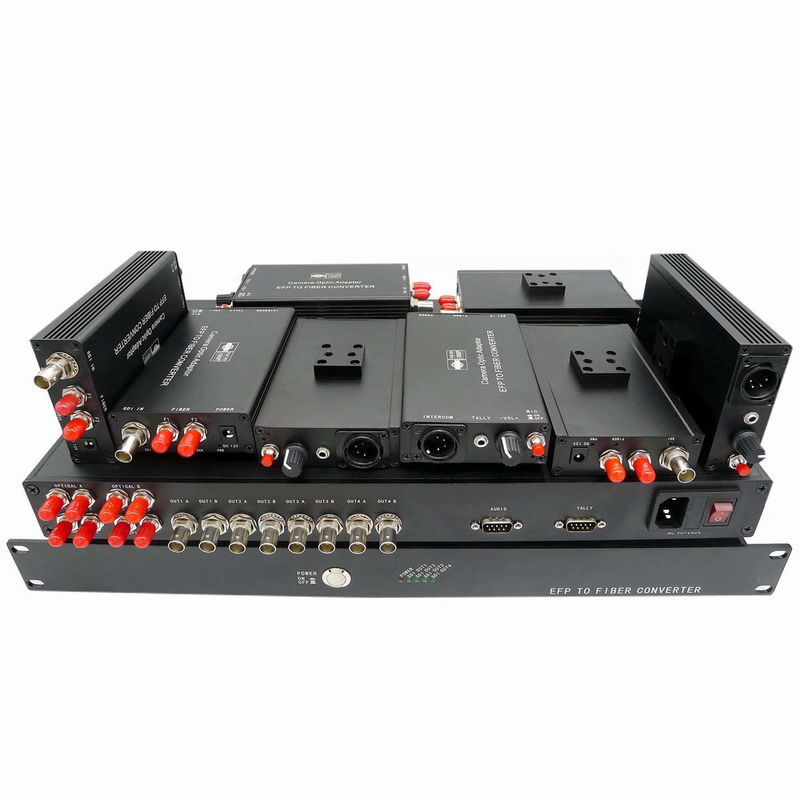

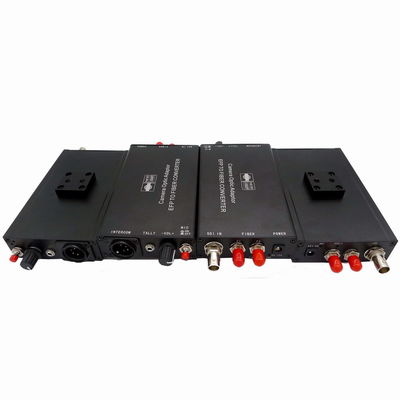

O EFP simples à fibra inclui um adaptador ótico da câmera e uma estação base ótica. O sistema transporta 1 sinal da câmera à estação base, intercomunicador do ch 3G/HD-SDI (a extremidade pode ser auriculares conectados do pino do profissional 4 5 do pino XLR ou, a extremidade de OB pode ser estação principal conectada do intercomunicador), registro da câmera (uma cor ou duas cores podem ser selecionadas). O sistema põe todos os sinais necessários para a produção da multi-câmera 3G/HD-SDI sobre um cabo da fibra, segurando a conectividade robusta, sem problemas em todo o estúdio ou a produção remota. A parte inferior do furo do parafuso pode ser cabida com uma montagem da sapata da câmera.

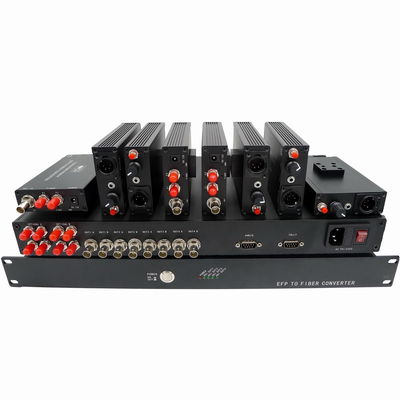

Devido a sua função simples, 4 bases podem ser combinadas em uma estação base ótica.
Características
· 1 ch SDI dianteiro
· Segure todos os testes padrões patológicos
· Igualação automática do cabo para assegurar a integridade de sinal
· 3G/HD/SD-SDI entrou o auto reconhecimento, apoio 270Mbit/s - 2.97Gbit/s de acordo com SMPTE 424M, SMPTE 292M e SMPTE 259M
· 10+Km na transmissão de fibra do único modo
· Entradas do Mic com mudo e pre-ampères
· Fones de ouvido com volume para cima ou para baixo
· Saída do registro LED+/- ou fechamento do contato seco opcional
· Genlock ou TC/BB são opcional
· Os dados de controle remoto são igualmente opcionais
· O furo inferior do parafuso pode ser instalado com uma montagem da sapata da câmera
Especificações:
Índice geral
| Temp do trabalho | -25°C a 55°C |
| Temp do armazenamento | -40°C a 85°C |
| umidade | 0 ~ 95% (não-condensação) |
| Adaptador ótico da câmera | |
| Poder entrado | C.C. 11~19V |
| Consumo de potência | <10w> |
| Peso líquido | <0> |
| Tamanho da aparência | 140mm*82mm*28mm |
| Estação base ótica | |
| Poder entrado | AC90~240V |
| Consumo de potência | <20w> |
| Peso líquido | 3kg |
| Tamanho da aparência | 19" montagem em rack 1U padrão |
Ótico:
| Comprimento de onda | 1310nm/1550nm/CWDM |
| Potência de saída | -6~-1dBm |
| Sensibilidade de Rx | <-18dbm> |
| Distância de transmissão | Manutenção programada fiber10km, milímetro da fibra 550m |
| Conector ótico | ST/FC/SC/LC |
Entrada/saída do SDI:
| Formato do sinal | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Taxa de dados | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Igualação do cabo |
Cabo automático EQ (cabo de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| Relação do SDI | BNC 75 ohms |
Genlock/TC/BB (pode ser opcional)
| Número de canais | 1 |
| Impedância do entrada/saída | BNC 75Ω (desequilíbrio) |
| Tensão do entrada/saída | 1.0Vp-p |
| Ganho diferencial | <> |
| Fase diferencial | <> |
| SNR | >60dB |
Intercomunicador:
| Adaptador ótico da câmera | |

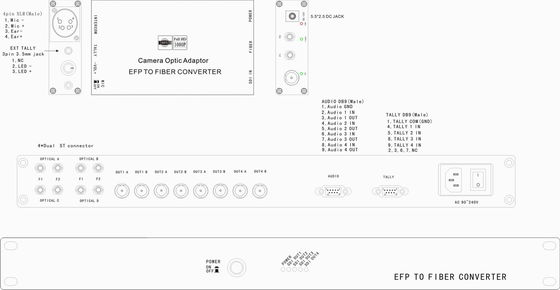

| Relação | 4pin XLR (homem) /5pin XLR jaque dos auriculares) (da fêmea/3.5mm |
| Microfone | Entradas do Mic com mudo e pre-ampères |
| Fones de ouvido | com volume para cima ou para baixo |
| Estação base ótica | |
| Relação | Jaque de DB9 (fêmea) ou de 3.5mm: Linha entrada e saída audio desequilibradas do nível, |
Registro:
| Adaptador ótico da câmera | |
| Relação | jaque de 3.5mm ou 3pin mini XLR |
| Saída | Fechamento do contato seco ou LED+/- molhado |
|
Em: curto ou diodo emissor de luz sobre Fora: aberto ou diodo emissor de luz fora |
|
| Estação base ótica | |
| Relação | DB9 (homem) |
| Entrada | Fechamento ou TTL do contato seco |
| Em: curto ao ponto baixo da terra ou do TTL fora: elevação aberta ou de TTL | |
