adaptador de fibra ótica da câmera com sistema do CCU do EFP de PGM Ethemet

Descrição do produto

O EFP à fibra com ethernet de PGM inclui um adaptador ótico da câmera e uma estação base ótica. O sistema transporta 2 ch 3G/HD-SDI
sinal da câmera à estação base, a 1 reverso 3G/HD-SDI do ch, a PGM, a Genlock ou a TC/BB, 10/100M Ethernet, intercomunicador (extremidade da câmera
pode ser o pino conectado do profissional 4 ou 5 os auriculares do pino XLR, extremidade de OB podem ser estação principal conectada do intercomunicador), registro (uma cor ou dois
as cores podem ser selecionadas), a fonte de alimentação remota da câmera (C.C. 15V até 150 watts). O sistema põe todos os sinais necessários para
produção da multi-câmera 3G/HD-SDI em uma manutenção programada tática ou cabo híbrido de SMPTE, segurando a conectividade robusta, sem problemas em algum estúdio
ou produção remota.

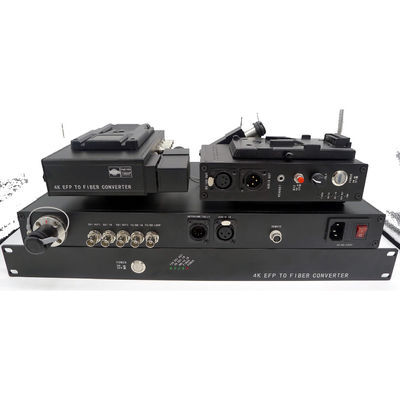

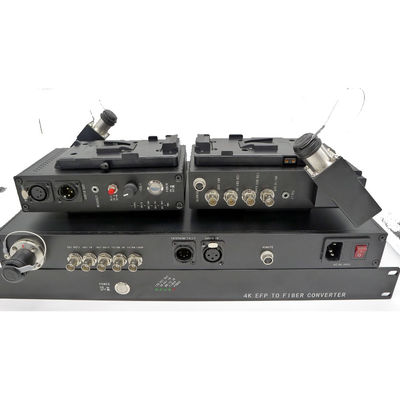

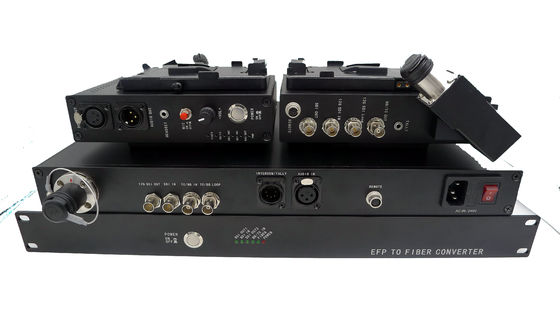

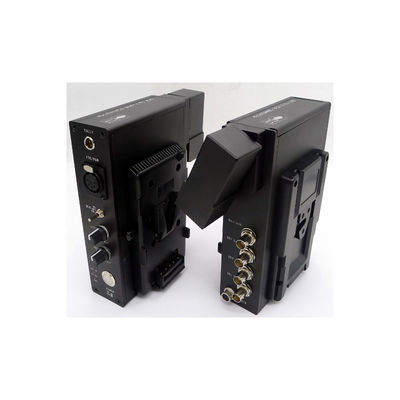

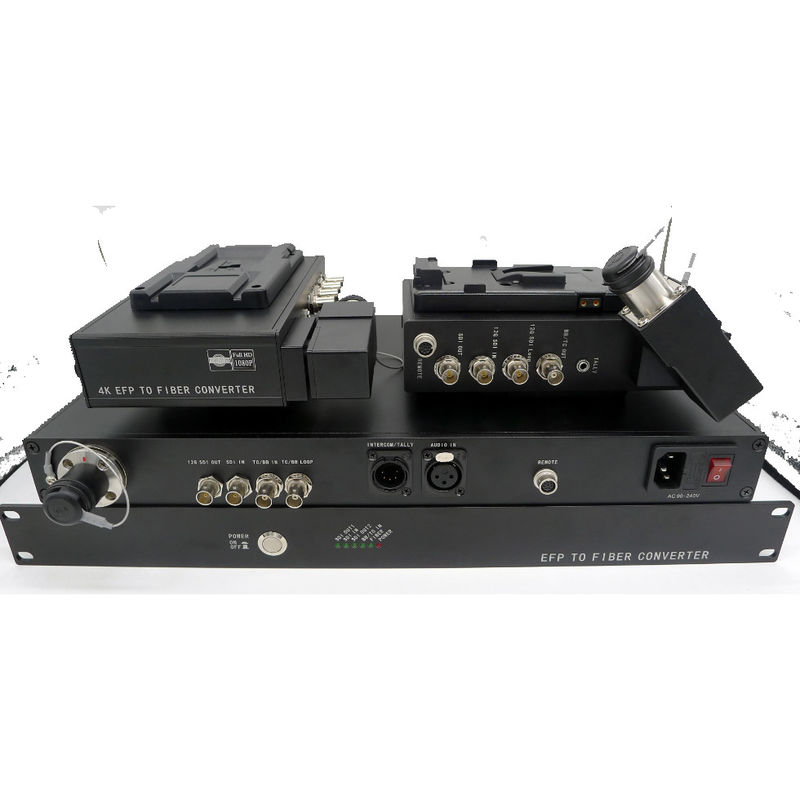

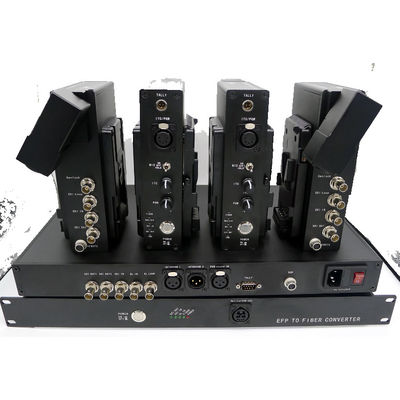

Imagens detalhadas

Características

1. 2 ch para a frente e 1 reverso SDI do ch
2. punho todos os testes padrões patológicos
3. igualação automática do cabo para assegurar a integridade de sinal
4. auto reconhecimento da entrada 3G/HD/SD-SDI, apoio 270Mbit/s - 2.97Gbit/s de acordo com SMPTE 424M, SMPTE 292M e SMPTE 259M
5. entradas do Mic com mudo e pre-ampères
6. fones de ouvido com PGM/volume do intercomunicador para cima ou para baixo
7. 10/100M Ethernet
8. saída do registro LED+/- ou fechamento do contato seco opcional
a V-montagem ou da bateria de uma quantidade placa opcional, placa superior da bateria podem ser mudadas ao dissipador de calor
9. Genlock ou TC/BB estão igualmente disponível
10. fonte de alimentação remota da câmera (C.C. 15V até 150 watts), com proteção da detecção da inserção
Especificações:
Índice geral

Temp do trabalho
-25°C a 55°C
Temp do armazenamento
-40°C a 85°C
umidade
0 ~ 95% (não-condensação)
Adaptador ótico da câmera
Poder entrado
C.C. 11~19V
Consumo de potência
<12w> Peso líquido
1kg
Tamanho da aparência
188mm*116mm*45mm (sem V-montagem/quantidade)
Estação base ótica
Poder entrado
AC90~240V
Consumo de potência
<12w> Peso líquido
3kg
Tamanho da aparência
19" montagem em rack 1U padrão

ÓTICO:

Comprimento de onda
1310nm/1550nm/CWDM
Potência de saída
-6~-1dBm
Sensibilidade de Rx
<-18dbm> Distância de transmissão
Cabo híbrido 300+m de SMPTE
Conector ótico
DUO de Lemo SMPTE 304/Neutrik OpticalCON

ENTRADA/SAÍDA DO SDI:

Formato do sinal
SMPTE 424M, SMPTE 292M, SMPTE 259M
Taxa de dados
270Mbit/s - 1.48Gbit/s - 3Gbit/s
Igualação do cabo
Cabo automático EQ (cabo) 250m @ 270Mbit/s de Belden 1694A, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
Relação do SDI
BNC 75 ohms

GENLOCK/TC/BB

Número de canais
1+1
Impedância do entrada/saída
BNC 75Ω (desequilíbrio)
Tensão do entrada/saída
1.0Vp-p
Ganho diferencial
<> Fase diferencial
<> SNR
>60dB

INTERCOMUNICADOR

Adaptador ótico da câmera
Relação
4pin XLR (homem) /5pin XLR jaque dos auriculares) (da fêmea/3.5mm
Microfone
Entradas do Mic com mudo e pre-ampères
Fones de ouvido
com volume para cima ou para baixo
Estação base ótica
Relação
fêmea/homem de 3pin XLR: Áudio da linha do partido para a estação principal de Clearcom e de intercomunicador do RTS
DB25 (fêmea): Linha entrada e saída audio equilibradas do nível,

PGM:

Adaptador ótico da câmera
Relação
4pin XLR (homem) /5pin XLR jaque dos auriculares) (da fêmea/3.5mm
Fones de ouvido
com volume para cima ou para baixo
Estação base ótica
Relação
fêmea de 3pin XLR ou DB25 (fêmea): Linha entrada audio equilibrada do nível

REGISTRO:

Adaptador ótico da câmera
Relação
cabeça do ar 4pin ou 3pin mini XLR
Saída
Fechamento do contato seco ou LED+/- molhado
Em: curto ou diodo emissor de luz sobre
Fora: aberto ou diodo emissor de luz fora
Estação base ótica
Relação
DB9 (homem)
Entrada

Fechamento ou TTL do contato seco

Em: curto ao ponto baixo da terra ou do TTL fora: elevação aberta ou de TTL

Ethernet:

Modo do trabalho

- Frente e verso/metade - duplex completo
Taxa de dados

10/100Mbps (AUTOMÓVEL)
terminal da conexão

RJ45
