Detalhes do produto:
|
| Tipo: | Conversor de Fibra EFP | uso: | FTTX |
|---|---|---|---|
| Garantia: | 3 anos | Nº de Fibra: | 1. |
Pode ser personalizado de acordo com necessidades do cliente.

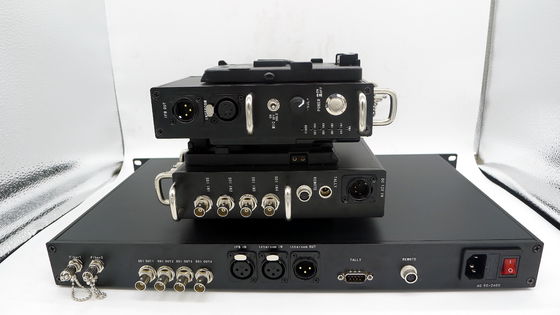

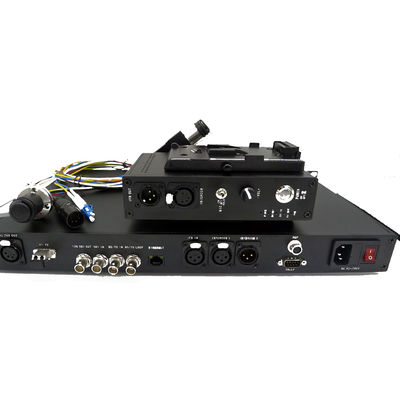

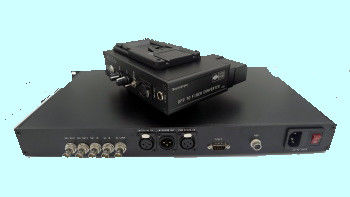

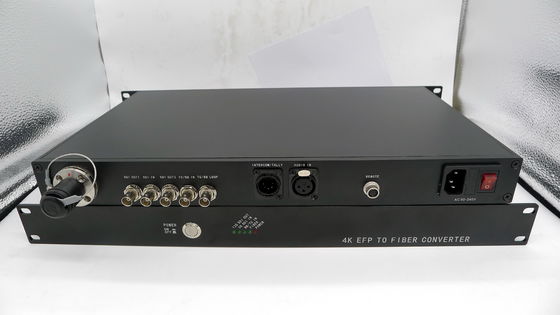

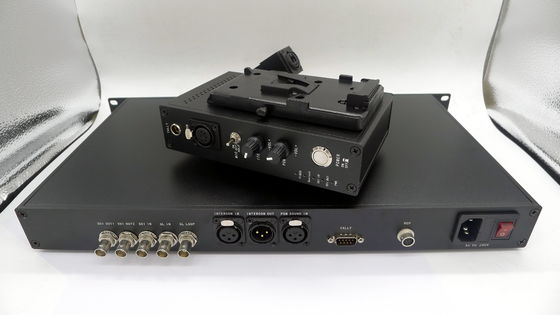

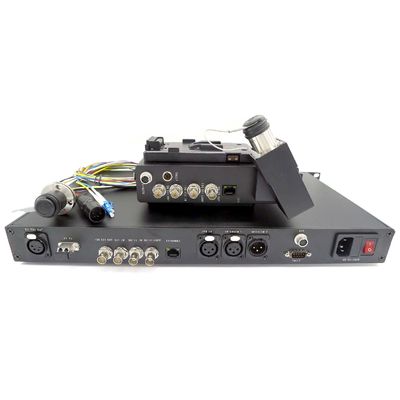

O EFP às soluções da fibra ótica do conversor da fibra para aplicações da transmissão inclui um adaptador ótico da câmera e uma estação base ótica. O sistema transporta um sinal 3G/HD-SDI da câmera à estação base e um vídeo do retorno (3G/HD-SDI ou CVBS), os dados, o genlock, o intercomunicador, o registro, o áudio e 10/100M de controle remoto Ethernet são fornecidos igualmente. O sistema põe todos os sinais necessários para a produção da multi-câmera 3G/HD-SDI em uma manutenção programada/milímetro táticos ou da fibra de SMPTE cabo híbrido, segurando a conectividade robusta, sem problemas sobre todo o estúdio ou a produção remota.
Características
Especificações:
Índice geral
|
Temp do trabalho |
-25°C a 55°C |
|
Temp do armazenamento |
-40°C a 85°C |
|
umidade |
0 ~ 95% (não-condensação) |
|
Adaptador ótico da câmera |
|
|
Poder entrado |
C.C. 12~19V |
|
Consumo de potência |
10W |
|
Peso líquido |
1kg |
|
Tamanho da aparência |
160mm*100mm*44mm (sem V-montagem/quantidade) |
|
Estação base ótica |
|
|
Poder entrado |
AC90~240V |
|
Consumo de potência |
10W |
|
Peso líquido |
3kg |
|
Tamanho da aparência |
19" montagem em rack 1U padrão |
Ótico:
|
Comprimento de onda |
1310nm/1550nm/CWDM |
|
Potência de saída |
-6~-1dBm |
|
Sensibilidade de Rx |
<-18dbm> |
|
Distância de transmissão |
Fibra 10+km da manutenção programada, milímetro da fibra 300m |
|
Conector ótico |
Dul LC /FC/ST/SC/MX/ Lemo/Neutrik (opcional) |
Entrada/saída do SDI:
|
Formato do sinal |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Taxa de dados |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Igualação do cabo |
Cabo automático EQ (cabo de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
Relação do SDI |
BNC 75 ohms |
Intercomunicador:
|
Adaptador ótico da câmera |
|
|
Relação |
4pin XLR (homem) /5pin XLR jaque dos auriculares) (da fêmea/3.5mm |
|
Microfone |
Entradas do Mic com mudo e pre-ampères |
|
Fones de ouvido |
com volume para cima ou para baixo |
|
Estação base ótica |
|
|
Relação |
Entrada: fêmea de 3pin XLR, saída: homem de 3pin XLR ou 5pin XLR ou jaque dos auriculares de 3.5mm |
|
Áudio |
Linha nível do equilíbrio ou do desequilíbrio |
Registro:
|
Adaptador ótico da câmera |
|
|
Relação |
cabeça do ar 4pin ou 3pin mini XLR |
|
Saída |
Fechamento do contato seco ou +12V molhado |
|
Em: curto ou +12V Fora: aberto ou 0V |
|
|
Estação base ótica |
|
|
Relação |
DB9 (homem) |
|
Entrada |
Fechamento do contato seco ou molhado |
|
Em: curto ao ponto baixo da terra ou do TTL fora: elevação aberta ou de TTL |
|
Telecontrole:
|
Adaptador ótico da câmera |
|
|
Relação |
cabeça do ar 8pin ou relação remota de 8pin Sony |
|
Dados |
RS422 /RS232/RS485 |
|
Estação base ótica |
|
|
Relação |
Relação remota de DB9 (homem) ou de 8pin Sony |
|
Dados |
RS422 /RS232/RS485 |
Ethernet:
|
Modo do trabalho |
- Frente e verso/metade - duplex completo |
|
Taxa de dados |
10/100Mbps (AUTOMÓVEL) |
|
terminal da conexão |
RJ45 |
