Detalhes do produto:
|
| Tipo: | EFP | uso: | FTTX |
|---|---|---|---|
| Garantia: | 3 anos | Tipo: | além |
| Nº de Fibra: | 1. |

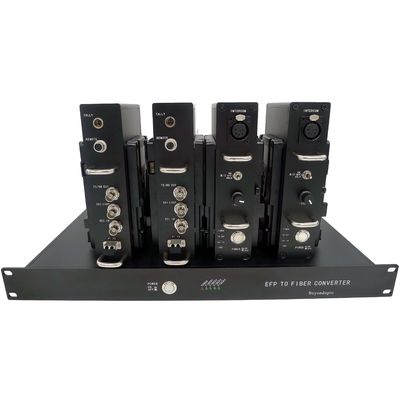

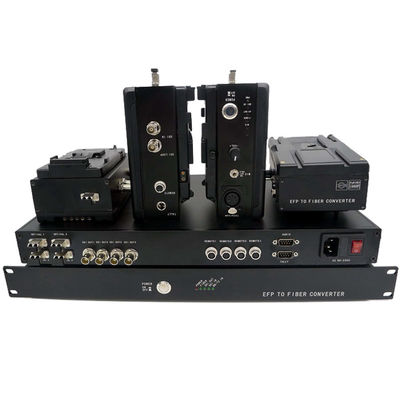

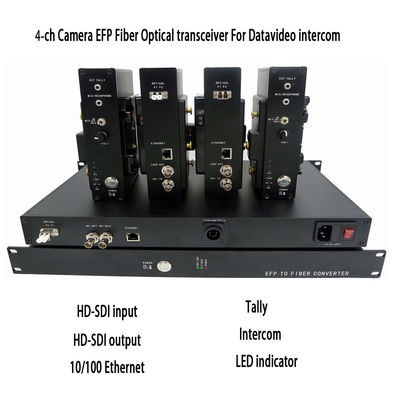

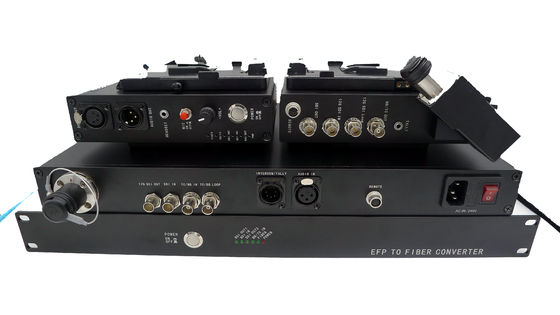

o EFP de 4 ch à fibra para SONY HDW-750 inclui 4 adaptadores óticos da câmera e uma estação base ótica (canal 4). O sistema transporta um sinal 3G/HD-SDI de Sony HDW-730 ou câmera à estação base, vídeo reverso da série HDW-750 (SDI ou CVBS), dados de controle remoto (relação do pino de Sony 8, conectam Sony RCU/RCP RM-B150, RM-B170, RM-B750), intercomunicador (a extremidade pode ser auriculares conectados do pino do profissional 4 5 do pino XLR ou, a extremidade de OB pode ser Clearcom conectado ou estação principal do intercomunicador do RTS, etc.), registro da câmera (1 ou 2 cores são opcionais). O sinal de Genlock, a sincronização de blackburst/trilevel ou o código do tempo são opcionais. O sistema põe todos os sinais necessários para a produção da multi-câmera 3G/HD-SDI sobre uma manutenção programada/milímetro táticos ou da fibra de SMPTE cabo híbrido, segurando a conectividade robusta, sem problemas em todo o estúdio ou a produção remota.
Características
Especificações:
Índice geral
|
Temp do trabalho |
-25°C a 55°C |
|
Temp do armazenamento |
-40°C a 85°C |
|
umidade |
0 ~ 95% (não-condensação) |
|
Adaptador ótico da câmera |
|
|
Poder entrado |
C.C. 11~19V |
|
Consumo de potência |
<8w> |
|
Peso líquido |
1kg |
|
Tamanho da aparência |
188mm*116mm*45mm (sem V-montagem/quantidade) |
|
Estação base ótica |
|
|
Poder entrado |
AC90~240V |
|
Consumo de potência |
<20w> |
|
Peso líquido |
3kg |
|
Tamanho da aparência |
19" montagem em rack 1U padrão |
Ótico:
|
Comprimento de onda |
1310nm/1550nm/CWDM |
|
Potência de saída |
-6~-1dBm |
|
Sensibilidade de Rx |
<-18dbm> |
|
Distância de transmissão |
Fibra 10+km da manutenção programada, milímetro da fibra 300m |
|
Conector ótico |
DUO de Dul LC /FC/ST/SC/ Lemo 3K.93C/Neutrik OpticalCON |
Entrada/saída do SDI:
|
Formato do sinal |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Taxa de dados |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
Igualação do cabo |
Cabo automático EQ (cabo de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
Relação do SDI |
BNC 75 ohms |
Intercomunicador:
|
Adaptador ótico da câmera |
|
|
Relação |
4pin XLR (homem) /5pin XLR (fêmea) |
|
Microfone |
Entradas do Mic com mudo e pre-ampères |
|
Fones de ouvido |
Com amplificador e volume para cima ou para baixo |
|
Estação base ótica |
|
|
Relação |
fêmea/homem de 3pin XLR: Áudio da linha do partido para a estação principal de Clearcom ou de intercomunicador do RTS DB9 (homem): Linha entrada e saída audio do nível |
Registro:
|
Adaptador ótico da câmera |
|
|
Relação |
cabeça do ar 4pin ou 3pin mini XLR |
|
Saída |
Fechamento do contato seco ou LED+/- molhado |
|
Em: curto ou diodo emissor de luz sobre Fora: aberto ou diodo emissor de luz fora |
|
|
Estação base ótica |
|
|
Relação |
DB9 (homem) |
|
Entrada |
Fechamento ou TTL do contato seco Em: curto à terra ou ao TTL baixo Fora: elevação aberta ou de TTL |
Telecontrole:
|
Adaptador ótico da câmera |
|
|
Relação |
O pino de Sony 8 ou do pino de Panasonic 10 relação |
|
Dados |
RS422 /RS232/RS485 |
|
Estação base ótica |
|
|
Relação |
O pino de Sony 8 ou do pino de Panasonic 10 relação |
|
Dados |
RS422 /RS232/RS485 |
