Detalhes do produto:
|
| Tipo: | EFP | uso: | FTTX |
|---|---|---|---|
| Garantia: | 3 anos | Tipo: | além de opto |
| Nº de Fibra: | 1. |
Aplicação:
Estúdio da televisão, estúdio móvel
A produção eletrônica do campo do EFP, os eventos desportivos principais e as grandes celebrações transmitiram vivo
Câmera INGLESA (câmaras de vídeo exteriores da foto) promovida a uma câmera do EFP.
Especificações:
Índice geral
| Temp do trabalho | -25°C a 55°C |
| Temp do armazenamento | -40°C a 85°C |
| umidade | 0 ~ 95% (não-condensação) |
| Adaptador ótico da câmera | |
| Poder entrado | Por Lemo |
| Consumo de potência | <10w> |
| Peso líquido | 1.5kg |
| Tamanho da aparência | 188mm*116mm*45mm (V-montagem/quantidade) |
| Estação base ótica | |
| Poder entrado | AC90~240V |
| Consumo de potência | <10w> |
| Peso líquido | 4.5kg |
| Tamanho da aparência | 19" montagem em rack 1U padrão |
Ótico:
| Comprimento de onda | 1310nm/1550nm/CWDM |
| Potência de saída | -6~-1dBm |
| Sensibilidade de Rx | <-18dbm> |
| Distância de transmissão | cabo híbrido Opto-eletrônico 300+m |
| Conector ótico | Lemo |
Entrada/saída do SDI:
| Formato do sinal | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Taxa de dados | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| Igualação do cabo |
Cabo automático EQ (cabo de Belden 1694A) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
| Relação do SDI | BNC 75 ohms |
Intercomunicador:
| Adaptador ótico da câmera | |
| Relação | 5pin XLR (fêmea) |
| Microfone | Entradas do Mic com mudo e pre-ampères |
| Fones de ouvido | com volume para cima ou para baixo |
| Áudio de PGM | Linha nível equilibrada audio para fora com volume para cima ou para baixo |
Registro:
| Adaptador ótico da câmera | |
| Relação | 3pin mini XLR |
| Saída | LED+/- |
| Estação base ótica | |
| Relação | DB25 (homem) |
Telecontrole:
| Adaptador ótico da câmera | |
| Relação | RJ45 |
| Dados | ethernet de 10/100M |
| Estação base ótica | |
| Relação | RJ45 |
| Dados | ethernet de 10/100M |
Descrição das funções:

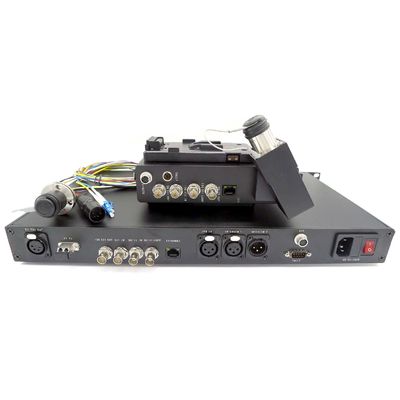

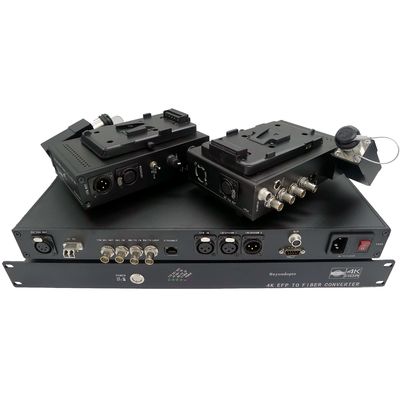

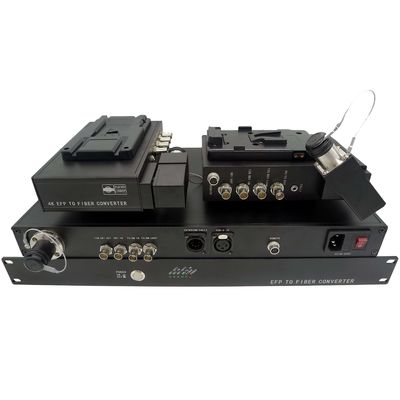

Conversor da fibra ótica (transmissor)
Um-fechamento na extremidade da câmera
Fibra: pelo cabo híbrido de Lemo posto do lado do receptor,
entrada de 2x 3G/HD-SDI, 1 saída do SDI,
saídas de vídeo de 1x CVBS (Genlock),
intercomunicador 1x (os auriculares, entrada do Mic, nbalanced a linha saídas de áudio do nível, 5-Pin XLR fêmea)
saídas de áudio de 1x PGM
telecontrole 1x (10/100M Ethernet)
saída do registro 1x
1 x 4Pin XLR para a saída 12V
Nenhuma parte inferior do poder
Conversor da fibra ótica (receptor)
1x 19" montagem em rack 1U na extremidade baixa
Fibra: Cabo híbrido de Lemo
a saída de 3x 3G/HD-SDI (SAÍDA gêmea do SDI 1, única SAÍDA do SDI 2) e 1CH 3G/HDSDI entraram
entrada- de 1x CVBS (Genlock), 1 laço do vídeo;
1x Bidi desequilibrou a linha áudio do nível, entrada do áudio 1xPGM (1xDB25Connector),
telecontrole 1x (10/100M Ethernet)
entrada do registro 1x

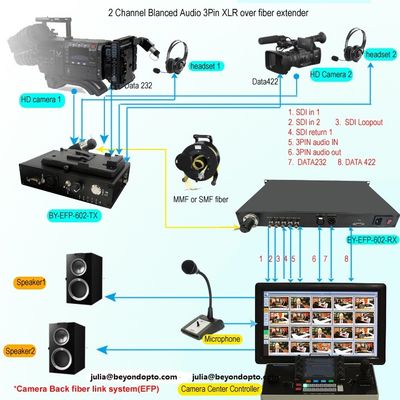

Diagrama do painel:
