12G-SDI sobre a fibra ótica, 4K-SDI conversor ótico, 1 do Ch sinal ultra HD mais de 10 quilômetros de fibra da manutenção programada, cumprem com o SMPTE ST-2082,

Introdução:

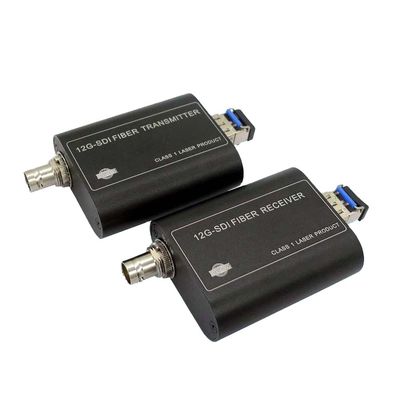

BY-SDI-426 é um conversor/prolongamento da transmissão-qualidade que envie a 12G/6G/3G/HD/SD-SDI até 6,2 milhas sobre a fibra singlemode com áudio encaixado.
O BY-SDI-426 sobre o prolongamento da fibra com 12G SDI SFP fornece a conectividade imediata da fibra. Projetado para o uso profissional da transmissão na produção video e na edição,
este igualação das características de sistema da transmissão e reclocking automático e um laço do SDI para fora no transmissor.

BY-SDI-426 é 12G-SDI ao conversor 12G de fibra ótica transmite formatos do SD, do HD, e ultra do HD até 2160p60 sobre a conversão de fibra ótica do SDI sobre o cabo coaxial. A entrada larga da tensão, e o consumo de potência mínimo permitem a facilidade da integração e da capacidade travar o conector cilíndrico no lugar. Este módulo pequeno e de pouco peso
caracteriza o pó áspero revestiu a construção de alumínio.

Especificações:
Entrada/saída do SDI:
Formato do sinal: SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, 2081, 2082, DVB-ASI
Taxa de dados: 270Mbit/s, 1.48Gbit/s, 2.97Gbit/s, 5.94Gbit/s, 11.88Gbit/s

Formato video:
4K/UHD 2160p 23.98/24/25/29.97/30/48/50/59.94/60
2K/HD 1080p 23.98/24/25/29.97/30/48/50/59.94/60
1080i 50/59.94/60
1080PsF 23.98/24/25/29.97/30
720p 23.98/24/25/29.97/30/48/50/59.94/60

Igualação do cabo:
Cabo automático EQ (cabo de Belden 1694A)
75 m em 11,88 Gbps (4Kp60 UHD)
120 m em 5,94 Gbps (UHD)
200 m em 2,97 Gbps (FHD)
280 m em 1,485 Gbps (HD)
600 m em 270 Mbps (SD)

Relação do SDI: BNC 75 ohms
Relação da fibra: 1 x LC/PC
Número de canal do transmissor: 1
Comprimento de onda do transmissor: 1310 nanômetro
Transmissor potência de saída: -6~-1dBm
Número de saída do receptor: 1
Sensibilidade do receptor: -14.4dBm~-1dBm
Índice geral:
Poder entrado: C.C. 5 V ou 12V
Consumo de potência: menos 3W
Temp do trabalho: -20°C a 70°C
Temp do armazenamento: -40°C a 85°C
umidade: 0 ~ 95% (não-condensação)
Tamanho: 63 x 52 x 22 milímetros
Material do caso: Alumínio
Peso líquido: 210g /pair (com fonte de alimentação 440g/pair)

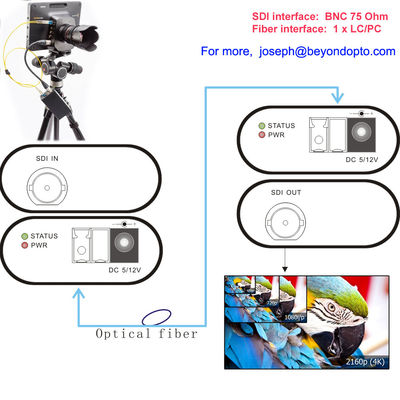

Conexão

Perfil da empresa:

Nós somos o desenhista/Manufacter profissionais principais em China

Nossos produtos e soluções focalizam no vídeo a alta definição, no áudio, nos dados, nos ethernet, no fechamento do contato, no USB e nas outras fibras óticas. Os produtos principais são equipamento de transmissão SD/HD/3G/12G-SDI ótico (para o EFP/INGLÊS/ESP câmeras, transmissão ótica SDI/REGISTRO/de controle remoto/intercomunicador/vídeo do retorno/TC/Genlock/PGM/ethernet etc. E poder remoto de Lemo SMPTE311/304 3K.93C para a câmera), prolongamento da fibra USB1.1/2,0/USB3.0, 4K HDMI à fibra, KVM (HDMI + rato e teclado de USB) à fibra, áudio do equilíbrio à fibra, fechamento do contato/dados/fibra dos ethernet. nós podemos fornecer os produtos personalizados o prazo de execução curto.
