4 sistema portuário da câmera da fibra de Datavideo ITC-100 para o sistema dos caminhões de OBVAN OB e dos veículos do SNG

4Port Datavideo ITC-100 sobre o sistema da fibra ótica aplicado em caminhões de OBVAN, de OB, e em veículos do SNG sistema

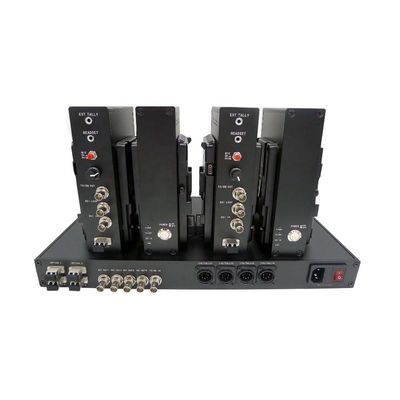

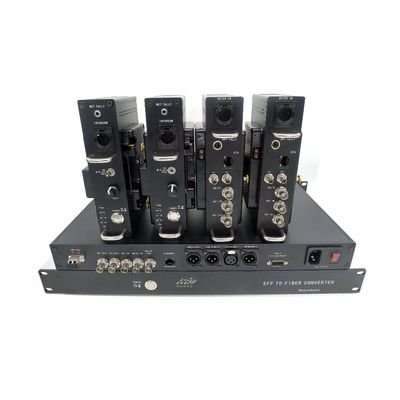

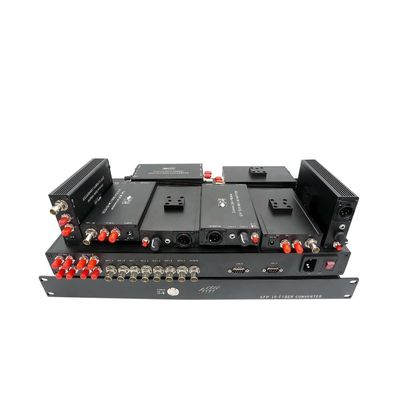

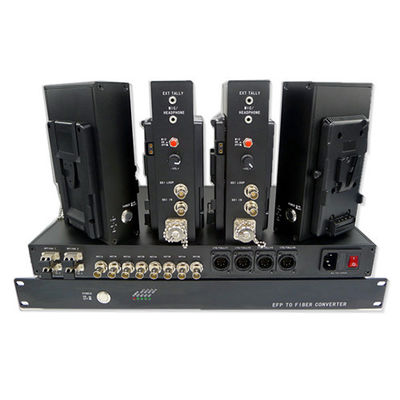

O sistema da fibra do estúdio do SDI é projetado especialmente para o intercomunicador de Datavideo ITC-100 sobre a fibra a 10KM, que inclui 4pcs do tipo adaptador da fibra da câmera e uma estação base ótica de V. O sistema transporta o sinal da câmera à estação base, 1x intercomunicador de 1port 3G/HD-SDI, registro 1x. O sistema põe todos os sinais básicos necessários para a produção da multi-câmera 3G/HD-SDI sobre o cabo duplo da fibra do LC, segurando robusto, conectividade sem problemas em todo o estúdio ou a produção remota, que é usada geralmente em caminhões de OBVAN, de OB, e em veículos do SNG sistema.

Descrição das funções:

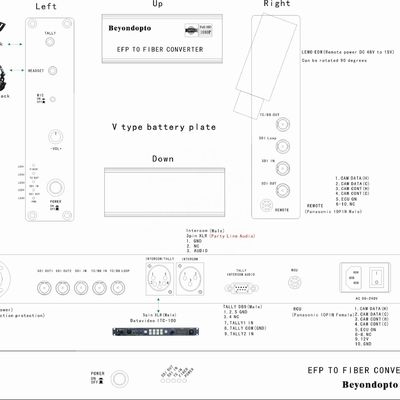

Conversor da fibra ótica (transmissor)

V-fechamento na extremidade da câmera

Fibra: pela fibra dupla geral do LC,

entrada de 1x 3G/HD-SDI, 1 saída do SDI,

intercomunicador 1x (os auriculares, Mic entraram, linha desequilibrada saídas de áudio do nível, 5-Pin XLR fêmea)

saída do registro 1x (3.5mm)

Conversor da fibra ótica (receptor)

1x 19" montagem em rack 1U na extremidade baixa

Fibra: cabo duplo da fibra do LC do único modo 4x

saída 4x 3G/HD-SDI dupla

registro de 4x Intercom&4x (apoio conector ITC-100, DB9 de Datavideo)

 Fonte de alimentação: Este produto for a fonte da bateria, o adaptador da fibra ótica da câmera (TX) que penduram na câmara de vídeo através do A dianteiro ou da placa de reforço V-dada forma, a bateria de suspensão traseira quando fonte de alimentação ao adaptador da câmera e da fibra ótica;

Características: Segure todos os testes padrões patológicos. A igualação automática do cabo para assegurar a integridade de sinal .3G/HD/SD-SDI entrou o auto reconhecimento, apoio 270Mbit/s - 2.97Gbit/s de acordo com SMPTE 424M, SMPTE 292M e SMPTE 259M.when sobre a fibra do único modo, está a uma distância de transmissão mais de 10KM até uns 80KM máximos. Entradas do Mic com mudo e pre-ampères. Saída do registro LED+/-. V-montagem ou de bateria de uma quantidade placa selecionável. Fonte de alimentação remota da câmera, com proteção da detecção da inserção. Seleção da prioridade da fonte de alimentação híbrida do cabo, com proteção da carga da bateria

Aplicação: Estúdio da televisão, estúdio móvel

A produção eletrônica do campo do EFP, os eventos desportivos principais e as grandes celebrações transmitiram vivo

Câmera INGLESA (câmaras de vídeo exteriores da foto) promovida a uma câmera do EFP.

Especificações: Índice geral

Ótico:

Entrada/saída do SDI:

Intercomunicador:

Registro:
